Đầu in Honeywell PM42 300dpi

Đầu in Honeywell PM42 300dpi

Honeywell PM42

 Đầu in Honeywell PM42 300dpi thuộc nhóm linh kiện nâng cấp từ đầu độ phân giải đầu in Honeywell PM42 203dpi.





•  Chức năng chính đầu in Honeywell PM42 300dpi thực hiện sinh nhiệt từ tập hợp điểm điốt bán dẫn làm nóng chảy mực dán lên bề mặt tem, nhãn.
• Hoặc sinh nhiệt làm nóng chảy mực trên bề mặt giấy cảm nhiệt.
• Bề mặt đầu in Honeywell PM42 300dpi được sắp xếp hệ thống điểm điốt bán dẫn với mật độ 12 dots/mm cùng độ rộng khả dụng 11 cm.
• Tốc độ đầu in PM42 300dpi lên tới 10 inch/s .
• Hỗ trợ đồng thời hầu hết các loại mực in mã vạch phổ thông như: wax, wax/resin, và resin.
• Hoạt động song song với bộ kit nâng cấp đọc ghi thẻ tags RFID.
• Tương thích sử dụng thay thế cho dòng máy in Honeywell PM Series: PM43, PM43c
• In đa dạng các loại fonts chữ, mã vạch barcode 1D, 2D, PDF-417.
• Linh hoạt sử dụng hai phương thức in hay kiểu in : tuyền nhiệt gián tiếp và trực tiếp.





Nguyên nhân thay thế đầu Honeywell PM42 300dpi

• Xước vật lý do bụi bẩn bám dính trên bề mặt tem, nhãn trong quá trình in hoặc do tác động.
• Nhu cầu nâng cấp để in ra tem nhãn sắc nét đáp ứng cho các nhu cầu cao hơn.
• Hệ thống điểm điốt bán dẫn "già" -> không điều khiển được nhiệt độ in.
• Dự phòng cho các tác vụ, ứng dụng nâng cao.


Lưu ý:

• Làm sạch bề mặt điểm điốt bán dẫn đầu in Honeywell PM43 300dpi bằng cồn và bông y tế định kỳ.
• Sử dụng tem, nhãn, ruy băng mực đúng chất lượng và quy cách.
• Cài đặt nhiệt độ in - darkness tương phù hợp với từng loại ruy băng mực khác nhau.
• Không nên sử dụng các dụng cụ kim loại gần khu vực đầu in bao gồm cả đồ trang sức.



Thông số kỹ thuật



Hãng sản xuất	Honeywell Corp Technologies Inc
Part Number	710-179S-001
Mô tả	300 DPI printhead assembly, 4”
Xuất xứ	China
Dòng máy hỗ trợ	Honeywell PM42  Intermec PM43/PM43c  Honeywell PM43/PM43c

Xem thêm:



Video hướng dẫn thay thế đầu in Honeywell PM42 300dpi - PM Series

Đầu in Honeywell PM42 203dpi

Đầu in Honeywell PM42 203dpi

Honeywell PM42

 Đầu in Honeywell PM42 203dpi cung cấp chất lượng bản in cơ bản với mật độ điểm điốt bán dẫn 8 dots/mm cho hầu hết các ứng dụng phổ thông.

• Nguyên lý hoạt động chính và phổ thông trên đầu in Honeywell PM42 203dpi sinh nhiệt từ hệ thống điểm điốt bán dẫn truyền nhiệt.
• Mật độ điểm điốt bán dẫn đầu in Honeywell PM42 203dpi 8 dots/mm cùng độ rộng khả dụng 10.4 cm.
• Tùy biến hoán đổi giữa đầu in Honeywell PM42 203dpi, 300dpi và 406dpi - Plug and Play.
• Hỗ trợ đa dạng các kiểu, hay dạng fonts chữ cùng nhiều loại mã vạch barcode 1D, 2D, PDF-417.
• Linh hoạt sinh nhiệt làm nóng chảy các loại ribbon hay loại mực khác nhau: wax, wax/resin và resin.
• Tương thích sử dụng chung cho dòng máy in mã vạch Honeywell PM Series: PM43, PM43c, PM42.
• Tốc độ in hay tốc độ sinh nhiệt làm nóng chảy ruy băng mực dán lên bề mặt tem, nhãn lên tới 12 inch/s ~ 354 mm/s hoặc nóng chảy mực trên giấy cảm nhiệt.
• Sử dụng nhiều loại giấy, tem, nhãn có quy cách, chất liệu khác nhau từ giấy thường, tem pvc, tem cảm nhiệt.

 Lưu ý:

• Vệ sinh định kỳ bề mặt đầu in Honeywell PM42 203dpi bằng cồn và bông y tế.
• Sử dụng tem, nhãn và ruy băng mực đúng quy cách và chất lượng.
• Cài đặt nhiệt độ in phù hợp với từng loại ruy băng mực - ribbon khác nhau.
• Giảm thiểu va đập mạnh vào đầu in hoặc sử dụng các dụng cụ kim loại tác động vào đầu in.

Video hướng dẫn thay thế đầu in Honeywell PM42 203dpi - PM Series





Thông số kỹ thuật

Hãng sản xuất	Honeywell Corp Technologies Inc
Part Number	710-129S-001
Mô tả	203 DPI printhead assembly, 4”
Xuất xứ	China
Dòng máy hỗ trợ	Honeywell PM42  Intermec PM43/PM43c

Trục lăn máy in Honeywell PM42

Trục lăn máy in Honeywell PM42

Honeywell PM42

Trục lăn máy in Honeywell PM42 nằm trong nhóm linh kiện vật tư hao mòn thay thế cho dòng máy in Honeywell PM Series.

• Thành phần cấu tạo trục lăn máy in Honeywell PM42 là bề mặt cao su tổng hợp đàn hồi và trục thép không gỉ.
• Chiều dài hay độ rộng bề mặt trục lăn PM42 lên tới 12 cm; tốc độ hay vòng quay tối đa 14 inch/s.
• Trục lăn PM42 hỗ trợ đồng thời cả 3 dòng máy in mã vạch Honeywell PM42, PM43, và PM43c.
• Chức năng chính trục lăn máy in Honeywell PM42 kéo nhãn và làm bộ đệm cho đầu in PM42 đốt ruy băng mực dán lên bề mặt nhãn.
• Trục lăn Honeywell PM42 tương thích với cả ba loại độ phân giải đầu in PM42 203dpi, 300dpi và 406dpi.


Nguyên nhân thay thế

• Bề mặt cao su trục lăn Honewyell PM42 vỡ, rách do tác động vật lý --> tem in bị nhòe, mờ và mất nét.
• Trục lăn PM42 chai, lì hoàn toàn --> không thể kéo nhãn hoặc làm bộ đệm cho đầu in đốt mực.
• Dự phòng cho các tác vụ hay ứng dụng nâng cao - công việc 3 ca liên tục.

Lưu ý:

• Vệ sinh định kỳ bề mặt trục lăn Honeywell PM42 khỏi bụi giấy, bụi mực bám dính bằng cồn và bông y tế.
• Hạn chế sử dụng dao, kéo, tools sắc nhọn tác động lên bề mặt trục lăn PM42 --> rách, vỡ.
• Nên bóc tách tuần tự nhãn bị cuốn hay kẹt vào trong khay chứa trục lăn.
• Thường xuyên hoán đổi các loại tem, nhãn có độ rộng khác nhau.
• Không nên va đập mạnh vào bề mặt trục lăn PM42 --> gãy, vỡ, rách bề mặt trục lăn.
• Vệ sinh máy in, và giấy, mực trước khi lắp vào máy sử dụng.
• Nên đẩy một nhãn trắng trước khi gửi lệnh in bằng cách ấn nút Feed --> giảm thiểu tình trạng kẹt nhãn.


Thông số kỹ thuật

Hãng sản xuất	Honeywell Technologies Inc
Part Number (P/N)	710-118S-001
Mô tả	Platen Roller Kit for PM43/PM43c/PM42
Xuất xứ	China
Dòng máy hỗ trợ	Intermec PM43 Honeywell PM42 Honeywell PM43c

PM42: Cách sét Command Language

PM42: Cách sét Command Language

Hướng dẫn

Đặt vấn đề:

• Cách sét Command Language trên máy in Honeywell PM42 ?
• Sử dụng Fingerprint trên PM42 ?

Áp dụng:

• Honeywell PM42

Giải quyết vấn đề:

Chúng ta sử dụng một trong những phương thức sau để thay đổi Command Language( Direct Protocol, Fingerprint, IPL, ZSim, DSim)

• Main Menu
• Web page
• PrintSet v5

Sét Command Language trên Main Menu

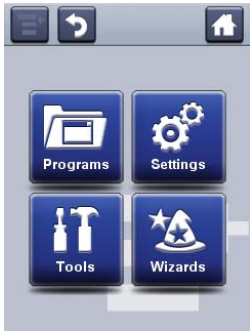

1. Từ trình main menu trên màn hình thao tác theo trình tự sau: 'Settings' > 'System Settings' > 'General'.

2. Bấm 'v' để di chuyển tới “command language”

3. Bấm '>' hoặc'<' để thay đổi command language muốn sét

4. Bấm ‘Enter’ để lưu

5. Tắt máy in sau đó mở lại. Máyin sẽ chạy command language vừa sét.

Sét Command Language trên Web Page

1. Hãy đảm bảo rằng máy in đã lắp đầy đủ nhãn và ruy băng mực (nếu sử dụng).

2. Trên máy tính, mở trình duyệt Web ( Firefox hoặc Chrome)

3. Gõ địa chỉ IP của máy in vào thanh địa chỉ của trình duyệt Web

Xem thêm:

• Sét IP tĩnh máy in PM43

4. Click “Login” màn hình yêu cầu đăng nhập xuất hiện.

5. Nhập username/password: mặc định “itadmin/pass”.

6. Click chọn Tab: ‘Configure’.

7. Click chọn: ‘System Settings’>’Genaral’

8. Click lựa chọn ngôn ngữ máy - Command Language cần sét. Click ‘Save” để lưu.

9. Click chọn Tab: “Services”. Click chọn “Reboot Printer”> “Reboot”.

Sét Command Language trên PrintSet 5

1. Kết nối máy in PM42 với PrintSet 5. Xem thêm liên kết bên dưới

• PrintSet5 và cách kết nối máy in Honeywell

2. Sau khi kết nối máy in PM42 và PrintSet 5 xong. Chúng ta thực hiện theo đường dẫn sau:

'Configuration' > 'Printer Settings' > 'System Settings' > 'General' > 'Command Language'

3. Click chọn : “Printer” >”Apply”

4. Tắt máy in sau đó mở lại.
