Cảm biến đầu in Zebra S4M

Cảm biến đầu in Zebra S4M

Zebra S4M

Cảm biến đầu in Zebra S4M là tập hợp hai cảm biến: cảm biến nhận biến đầu in khi đóng, mở và nhận biến mực in có được sử dụng hay không. Các trường hợp cần thay thế:

• Cảm biến bị hư không nhận biết được khi nào đầu in đóng hay mở, khi nào mưc in - ruy băng sử dụng.
• Cáp kết nối bị gẫy, đứt do tác đọng hay do con trùng cắn.

Thông số kỹ thuật

Hãng sản xuất	Zebra Technologies Inc
Part number ( P/N)	G77767M
Mô tả tiếng anh	Ribbon/Head-Open Sensor Assy. Kit
Xuất xứ	Trung Quốc
Trọng lượng	3 (g)
Dòng máy in tương thích	Zebra  S4M, ZMx00: ZM400, ZM600

Đầu in máy in Zebra S4M

Đầu in máy in Zebra S4M

Zebra S4M

Đầu in máy in Zebra S4M nằm trong nhóm linh kiện hao mòn thay thế - chai, già, xước vật lý .



• Nguyên lý cấu tạo đầu in máy in Zebra S4M từ hệ thống điểm điốt bán dẫn truyền nhiệt - Thermal.
• Độ rộng đầu in Zebra S4M lên tới 11 cm, cùng độ rộng khả dụng: 10.4 cm.
• Tốc độ in tối đa đầu in S4M đạt được 12 inch/s với độ phân giải 203dpi; 10 inch/s với đầu in S4M 300dpi.
•  Đầu in Zebra S4M hỗ trợ hầu hết các định dạng mã vạch: 1D, 2D, PDF417 đồng thời hỗ trợ đa dạng các loại fonts chữ khác nhau.

Khi nào cần thay thế đầu in mã vạch Zebra S4M

•  Đầu in S4M xước vật lý: một hay nhiêu đường kẻ sọc trắng xuất hiện giữa nhãn.
•  Đầu in Zebra S4M chai, già: tem in bị nhè, mất nét và không điều chỉnh được nhiệt độ in.
•  Đầu in mã vạch Zebra S4M gãy,vỡ, hư điốt: máy in báo đầu in không chính hãng.
•  Cần nhu cầu nâng cấp đầu in Zebra S4M lên độ phân giải 300dpi (kit chuyển đổi pully, đầu in S4M, dây curoa S4M).



Hướng dẫn sử dụng & lưu ý

•  Tránh sử dụng các vật dụng kim loại gần đầu in Zebra S4M –> xước, gãy đầu in.
•  Nên sét nhiệt độ in phù hợp với từng loại ruy băng mực – mực in mã vạch khác nhau.
•  Vệ sinh định kỳ đầu in bằng cồn và bông y tế hoặc phụ kiện vệ sinh chuyên dụng.
•  Cần sử dụng giấy in, mực in chuẩn về chất lượng và quy cách –> tăng tuổi thọ đầu in.

Thông số kỹ thuật:

Hãng sản xuất	Zebra Technologies Inc
Part Number (P/N)	G41400M G41401M
Mô tả tiếng anh	Printhead Assy , S4M (203 dpi) Printhead Assy , S4M (300 dpi)
Xuất xứ	China
Trọng lượng	390 (g)
Dòng máy hỗ trợ	Zebra S4M

Trục cao su máy in Zebra S4M

Trục cao su máy in Zebra S4M

Zebra S4M

Trục cao su S4M thực hiện hai nhiệm vụ chính:

• Kéo nhãn tuần tự ra để in
• Bộ đệm để đầu in, in các thông tin lên nhãn

Thông số kỹ thuật:

Hãng sản xuất	Zebra Technologies Inc
Part number ( P/N)	G77023M
Mô tả tiếng anh	Platen Roller Kit, S4M
Chất liệu	Cao su tổng hợp
Xuất xứ	Trung Quốc
Trọng lượng	490 (g)
Dòng máy in tương thích	Zebra S4M

Dây curoa máy in mã vạch Zebra S4M

Dây curoa máy in mã vạch Zebra S4M

Zebra S4M

Dây curoa máy in mã vạch Zebra S4M thuộc linh kiện hao mòn thay thế, nâng cấp chuyển đổi độ phân giải đầu in (203dpi, 300dpi).



• Thành phần cấu tạo dây curoa máy in Zebra S4M từ cao su tổng hợp đàn hồi, nhựa cứng và sợi kim loại đồng.
• Tốc độ tối đa dây curoa máy in mã vạch Zebra S4M đạt được 14 inch/s với đầu in Zebra S4M 203dpi; 10 inch/s với đầu in Zebra S4M 300dpi.
• Dây curoa máy in Zebra S4M bao gồm hai loại: 1 loại sử dụng cho đầu in 203dpi và một loại cho đầu in 300dpi.

NGUYÊN NHÂN THAY THẾ DÂY CUROA MÁY IN ZEBRA S4M

•  Dây curoa máy in Zebra S4M đứt, gãy hoàn toàn: máy in tạm dừng và báo lỗi ‘ ERROR CONDITION PAPER OUT ‘.
•  Dây curoa S4M mòn hoặc vỡ một số đoạn chân răng: tem nhãn kẹt  và máy in tạm dừng.
•  Dây curoa bị mòn chân răng hoàn toàn: máy in trơn trượt khi in tem, nhãn và hay bị kẹt nhãn.
•  Cần hoán đổi hay nâng cấp giữa đầu in Zebra S4M 203dpi và 300dpi.

HƯỚNG DẪN SỬ DỤNG & LƯU Ý

•  Không nên bẻ gập dây curoa trong quá trình bảo quản hoặc vẩn chuyển: đứt gãy chân răng curoa.
•  Tránh va đập hay tác động với các dụng cụ kim loại sắc nhọn như dao, kéo, tôvít,… gây đứt dây.
•  Cần sét hay căn chỉnh nhiệt độ in phù hợp với từng loại ứng dụng khác nhau.
•  Định kỳ vệ sinh máy in, trục lăn, đầu in khỏi bụi bẩn bám dính gây kẹt nhãn nhanh mòn chân răng.
•  Nên căn chỉnh độ căng dây vừa phải tránh quá căng dễ đứt khi máy in dừng đột ngột ở tốc độ cao.

PHÂN LOẠI DÂY CUROA CHO DÒNG MÁY IN ZEBRA S4M

•  20006: Dây cho độ phân giải đầu in Zebra S4M 203dpi. Part Mới: 79866M

•  20005: Dây curoa cho độ phân giải đầu in Zebra S4M 300dpi. Part Mới: 79867M


CÁCH THAY THẾ, NÂNG CẤP DÂY CUROA MÁY IN ZEBRA S4M

1. Tắt máy in, rút toàn bộ cáp kết nối & mở lắp đậy.

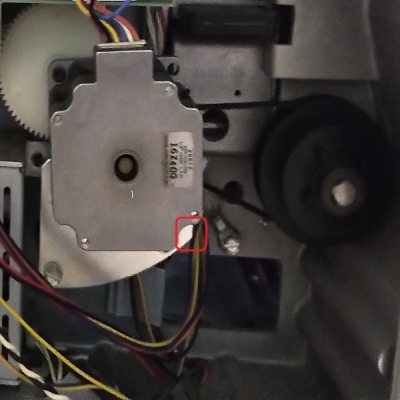

2. Sử dụng lục giác lới lỏng ốc cố định motor, sau đó tháo dây curoa mòn chân răng.

3. Lắp dây mới vào pully trục motor trước sau đó lắp vào pully của trục lăn (theo hình mô tả dưới).

4. Căn chỉnh độ căng dây curoa vừa phải sau đó cố định ốc motor.

Thông số kỹ thuật

Hãng sản xuất	Zebra Technologies Inc
Part Number (P/N)	20006 79866M 79867M 20005
Mô tả tiếng anh	Belt 300 DPI Belt 203 DPI
Xuất xứ	Japan
Trọng lượng	5 (g)
Dòng máy hỗ trợ	Zebra S4M
